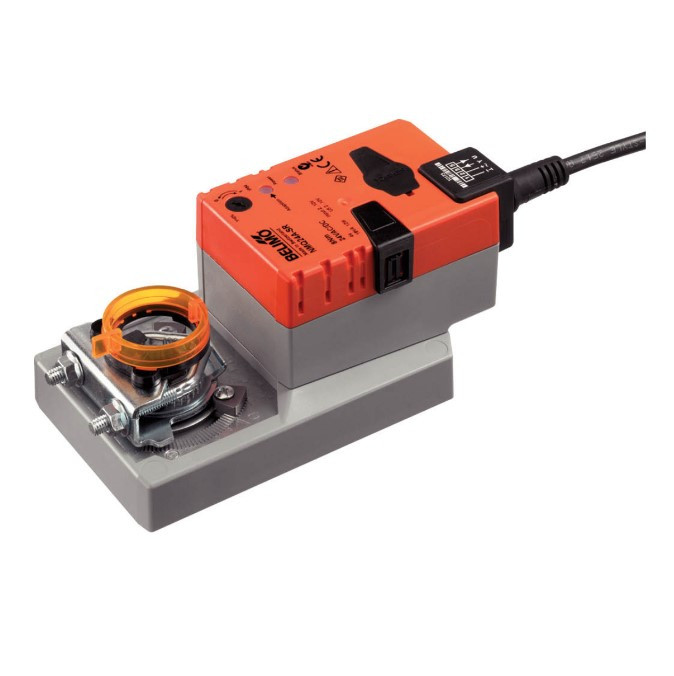

Servomotor | Belimo NMQ24A-SR | AC/DC 24 V

Optimaliseer technische gebouwinstallaties met de Belimo NMQ24A-SR Modulerende Klepaandrijving. Met een luchtklepgrootte tot 1,5 m2 en een draaimoment van 8 Nm levert deze klepaandrijving indrukwekkende prestaties. De aansturing van 2...10 V en standterugkoppeling zorgen voor nauwkeurige regeling. Met een snelle motorlooptijd van 4 s per 90° rotatie werkt de NMQ24A-SR efficiënt. Dankzij handinstelling, vergrendelbare drukknop en selecteerbare bewegingsrichting is het gebruiksgemak gegarandeerd. Veiligheid is gewaarborgd met IEC/EN III beschermingsklasse en SELV. Kies voor Spirototaal voor hoogwaardige HVAC-oplossingen.

• Maximale luchtklepgrootte: circa 1,5 m2
• Draaimoment van de motor: 8 Nm
• Nominale spanning AC/DC: 24 V
• Modulerende aansturing: 2...10 V
• Standterugkoppeling: 2...10 V
• Motorlooptijd: 4 s

Elektrische gegevens:

Nominale spanning AC/DC: 24 V
Nominale spanningsfrequentie: 50/60 Hz
Functiebereik AC: 19,2...28,8 V / DC: 21,6...28,8 V
Bedrijfsverbruik: 13 W
Rustverbruik: 2 W
Verbruik voor dimensionering: 23 VA
Opmerking: Verbruik voor dimensionering geldt voor aderafmeting
Imax: 20 A @ 5 ms
Aansluiting voeding/regeling: 1 m kabel, 4 x 0,75 mm2
Parallelbedrijf: Ja (let op de vermogensgegevens)

Functionele gegevens:

Draaimoment van de motor: 8 Nm
Werkbereik Y: 2...10 V
Ingangsimpedantie: 100 kΩ
Standterugmelding U: 2...10 V
Opmerking: Maximaal 0,5 mA standterugmelding U
Positienauwkeurigheid: ±5%
Bewegingsrichting van de motor selecteerbaar met schakelaar 0/1
Opmerking: Bij schakelaarstand 0 (linksdraaiend) / 1 (rechtsdraaiend) is Y = 0 V
Handinstelling met vergrendelbare drukknop
Maximaal draaihoek: 95°
Opmerking: Draaihoek kan aan beide zijden worden begrensd met instelbare mechanische aanslagen
Minimale draaihoek: 30°
Motorlooptijd: 4 s / 90°
Handmatige adaptatie van het regelbereik (automatisch bij eerste opstart)
Geluidsniveau motor: 56 dB(A)
Asverbinding: Universele klembok 8...26,7 mm
Standaanwijzing: Mechanisch, inplugbaar
Veiligheidsgegevens:

Beschermingsklasse IEC/EN III, Veiligheidslaagspanning (SELV, Safety Extra-Low Voltage)
Voedingsbron: UL Klasse 2 Voeding
Beschermingsgraad IEC/EN: IP54
Beschermingsgraad NEMA/UL: NEMA 2
Behuizing: UL-behuizing Type 2
EMC: CE volgens 2014/30/EU
IEC/EN-certificering: IEC/EN 60730-1 en IEC/EN 60730-2-14
