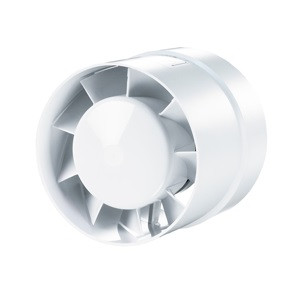

De VKO 125 buisventilator is een inschuifventilator die volledig in een buis geplaatst kan worden. Dit ontwerp verschilt van traditionele buisventilatoren die tussen ventilatiekanalen worden gemonteerd. De VKO 125 buisventilator biedt een efficiënte en ruimtebesparende oplossing voor ventilatiebehoeften, ideaal voor zowel residentiële als commerciële toepassingen.
Technische Specificaties
• Kleur: Wit
• Materiaal: ABS
• Bijzonderheden: Rond model
• Buitenmaat aansluitflens: Ø 125 mm
• Capaciteit: 185 m³/u
• Toerental: 2400 tpm
• Geluid: 38 dB(A)
• Wattage: 16 Watt
• Max temperatuur: 40 °C
• Geschikt voor plaatsing in buis
Installatiehandleiding voor de VKO 125 Buisventilator
Het aansluiten van uw ventilator op een lichtschakelaar, met verwijzing naar de afbeeldingen van de buisventilator en het schakelschema, wordt hieronder stap voor stap uitgelegd.
Benodigdheden
• Schroevendraaier (plat en kruiskop)
• Spanningszoeker of multimeter
• Kabelstripper
• Elektrische kabel (type afhankelijk van uw installatie)
• Lasklemmen of kroonsteentjes
• Isolatietape
• Eventueel een extra schakelaar indien gewenst
• De buisventilator en bijbehorende onderdelen zoals getoond in de afbeeldingen
• Zelfklevende tochtband
Stappenplan
Stroom uitschakelen:
• Schakel de stroom uit op de hoofdschakelaar in de meterkast om te voorkomen dat u een elektrische schok krijgt. Controleer met een spanningszoeker of multimeter of de stroom echt uit is.
Voorbereiding van de ventilator:
• Draai het afdekkapje van de ventilator los met een kruiskopschroevendraaier om bij de aansluitpunten te komen. Zoals te zien in de afbeelding van de buisventilator met het open kapje, staan de aansluitpunten voor L (fase) en N (nul) duidelijk aangegeven.
Bedrading controleren:
• Identificeer de draden die aan de lichtschakelaar zijn bevestigd. Meestal zijn dit de fasedraad (bruin of zwart, L) en de schakeldraad (vaak zwart).
• Gebruik het schakelschema om te begrijpen hoe de verbindingen moeten worden gemaakt.
Aansluiten van de ventilator:
• Sluit de fasedraad (bruin of zwart, L) van de lichtschakelaar aan op de fasedraad (L) van de ventilator. Dit kan met een lasklem of kroonsteen.
• Sluit de nuldraad (meestal blauw, N) van de ventilator aan op de nuldraad (N) in de muurdoos. Soms moet u een extra nuldraad trekken als deze nog niet aanwezig is bij de lichtschakelaar.
Montage van de ventilator:
• Leid de bekabeling netjes door de opening en zorg ervoor dat deze goed vastzit.
• Bevestig de meegeleverde zelfklevende tochtband rondom de ventilator. Deze tochtband dient bij de installatie van de ventilator in het ronde ventilatiekanaal om de ventilator te worden bevestigd. Dit zorgt voor een luchtdichte verbinding, waardoor de efficiëntie van de ventilator wordt gemaximaliseerd en luchtlekkage wordt voorkomen. Zorg ervoor dat de tochtband stevig en gelijkmatig rondom de ventilator is aangebracht voordat deze in het ventilatiekanaal wordt geplaatst.
• Plaats de ventilator in het ventilatiekanaal.
Controleren en afwerken:
• Controleer alle verbindingen en zorg ervoor dat er geen losse of blootliggende draden zijn.
• Plaats het afdekkapje van de ventilator terug en bevestig dit met de kruiskopschroeven.
• Plaats de lichtschakelaar terug in de muur en bevestig de afdekplaat.
Stroom inschakelen
• Schakel de stroom weer in bij de meterkast.
• Test de lichtschakelaar om te controleren of de ventilator correct werkt. Wanneer u de schakelaar aanzet, zouden zowel het licht als de ventilator moeten aangaan.
Veiligheidsadvies
• Als u niet zeker bent van uw vaardigheden op het gebied van elektrische bedrading, is het raadzaam om een gekwalificeerde elektricien in te schakelen.
• Zorg ervoor dat alle elektrische componenten voldoen aan de lokale veiligheidsnormen en voorschriften.
Aansprakelijkheid
Spirototaal is niet aansprakelijk voor enige schade of letsel die voortkomt uit onjuiste installatie of gebruik van de buisventilator. De informatie in deze handleiding is met zorg samengesteld, maar Spirototaal is niet aansprakelijk voor eventuele fouten of onvolledigheden. Volg altijd de installatie-instructies en veiligheidsrichtlijnen nauwkeurig op.
