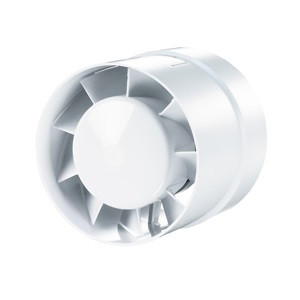

Buisventilator VKO 100 + Timer



• Kleur: Wit
• Materiaal: ABS
• Bijzonderheden: Rond model, met timer
• Buitenmaat aansluitflens: Ø 100 mm
• Capaciteit: 105 m³/u
• Toerental: 2300 tpm
• Geluid: 37 dB(A)
• Wattage: 14 Watt
• Max temperatuur: 40 °C
• Geschikt voor plaatsing lN-buis

Het aansluiten van uw ventilator op een lichtschakelaar, met verwijzing naar de afbeeldingen van de buisventilator en het schakelschema, wordt hieronder stap voor stap uitgelegd. Tevens wordt uitgelegd hoe de ventilator op de timer kan blijven nadraaien nadat de lichtschakelaar is uitgeschakeld.

• Schroevendraaier (plat en kruiskop)
• Spanningszoeker of multimeter
• Kabelstripper
• Elektrische kabel (type afhankelijk van uw installatie)
• Lasklemmen of kroonsteentjes
• Isolatietape
• Eventueel een extra schakelaar of timer indien gewenst
• De buisventilator en bijbehorende onderdelen zoals getoond in de afbeeldingen
• Zelfklevende tochtband

• Schakel de stroom uit op de hoofdschakelaar in de meterkast om te voorkomen dat u een elektrische schok krijgt. Controleer met een spanningszoeker of multimeter of de stroom echt uit is.

• Draai het afdekkapje van de ventilator los met een kruiskopschroevendraaier om bij de aansluitpunten te komen. Zoals te zien in de afbeelding van de buisventilator met het open kapje, staan de aansluitpunten voor L (fase), LT (geschakelde fase) en N (nul) duidelijk aangegeven.

• Identificeer de draden die aan de lichtschakelaar zijn bevestigd. Meestal zijn dit de fasedraad (bruin of zwart, L) en de schakeldraad (vaak zwart, LT).

• Gebruik het schakelschema om te begrijpen hoe de verbindingen moeten worden gemaakt.

• Sluit de fasedraad (bruin of zwart, L) van de lichtschakelaar aan op de fasedraad (L) van de ventilator. Dit kan met een lasklem of kroonsteen.

• Sluit de schakeldraad (zwart, LT) van de lichtschakelaar aan op de geschakelde fasedraad (LT) van de ventilator. Dit zorgt ervoor dat de ventilator aangaat wanneer de schakelaar wordt ingeschakeld.

• Sluit de nuldraad (meestal blauw, N) van de ventilator aan op de nuldraad (N) in de muurdoos. Soms moet u een extra nuldraad trekken als deze nog niet aanwezig is bij de lichtschakelaar.



• Leid de bekabeling netjes door de opening en zorg ervoor dat deze goed vastzit.
• Bevestig de meegeleverde zelfklevende tochtband rondom de ventilator. Deze tochtband dient bij de installatie van de ventilator in het ronde ventilatiekanaal om de ventilator te worden bevestigd. Dit zorgt voor een luchtdichte verbinding, waardoor de efficiëntie van de ventilator wordt gemaximaliseerd en luchtlekkage wordt voorkomen. Zorg ervoor dat de tochtband stevig en gelijkmatig rondom de ventilator is aangebracht voordat deze in het ventilatiekanaal wordt geplaatst.
• Plaats de ventilator in het ventilatiekanaal.



• Controleer alle verbindingen en zorg ervoor dat er geen losse of blootliggende draden zijn.
• Plaats het afdekkapje van de ventilator terug en bevestig dit met de kruiskopschroeven.
• Plaats de lichtschakelaar terug in de muur en bevestig de afdekplaat.

Wanneer de lichtschakelaar wordt ingeschakeld, krijgt de ventilator stroom via de geschakelde fasedraad (LT). Deze draad zorgt ervoor dat de ventilator start zodra de schakelaar wordt ingeschakeld. Wanneer de lichtschakelaar wordt uitgeschakeld, stopt de stroomtoevoer via LT, maar de ventilator blijft nog enige tijd draaien dankzij de ingebouwde timer. Dit komt doordat de ventilator ook verbonden is met de permanente fasedraad (L) en de nuldraad (N). De timer in de ventilator gebruikt deze continue stroomtoevoer om de ventilator na te laten draaien voor de ingestelde tijd. Na verloop van de ingestelde tijd sluit de timer de stroomtoevoer af en stopt de ventilator met draaien.

• Schakel de stroom weer in bij de meterkast.

• Test de lichtschakelaar om te controleren of de ventilator correct werkt. Wanneer u de schakelaar aanzet, zouden zowel het licht als de ventilator moeten aangaan. Wanneer u de schakelaar uitzet, zou de ventilator nog enige tijd moeten blijven draaien voordat deze automatisch stopt.

• Als u niet zeker bent van uw vaardigheden op het gebied van elektrische bedrading, is het raadzaam om een gekwalificeerde elektricien in te schakelen.

• Zorg ervoor dat alle elektrische componenten voldoen aan de lokale veiligheidsnormen en voorschriften.

Spirototaal is niet aansprakelijk voor enige schade of letsel die voortkomt uit onjuiste installatie of gebruik van de buisventilator. De informatie in deze handleiding is met zorg samengesteld, maar Spirototaal is niet aansprakelijk voor eventuele fouten of onvolledigheden. Volg altijd de installatie-instructies en veiligheidsrichtlijnen nauwkeurig op.
